تفاصيل المنتج:
|
| ماتيرايل: | Mn 、 Zn 、 ني | الحث: | 600uh دقيقة |
|---|---|---|---|
| مقاومة التيار المستمر: | 30mΩ ماكس | نسبة الدوران: | 13 |
| الجهد االكهربى: | 4000 فولط تيار متردد | شرط الاختبار: | 1 كيلو هرتز 0.1 فولت |
| إبراز: | محث لفائف الخانق 100 كيلو هرتز,محث ملف خنق EMI,محاثات ومحولات حلقية من الفريت |
||

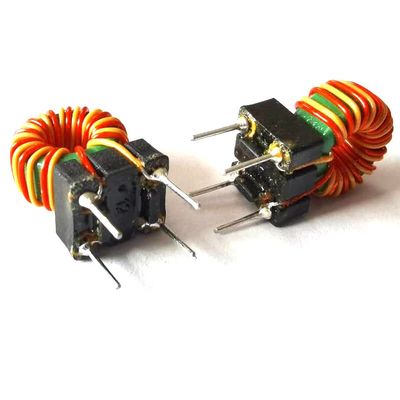

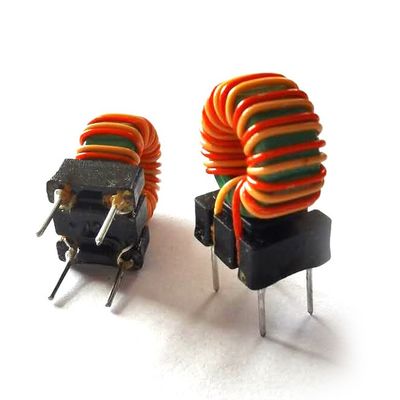

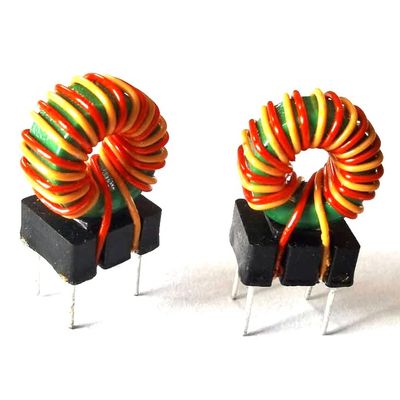

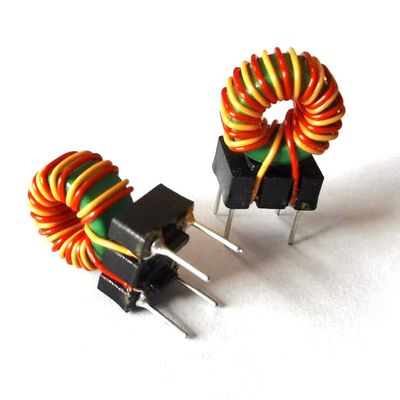

محاثات الوضع المشترك من Ferrite Core 100KHz EMI Filter
تمنع القوة الدافعة الكهربية التي يتم تحفيزها ذاتيًا الناتجة عن عنصر الحث دائمًا التيار في الملف من التغيير ، وبالتالي فإن عنصر الحث لديه مقاومة للتيار المتناوب وهو عبارة عن دائرة كهربائية قصيرة تقريبًا لدائرة التيار المباشر.هذه الخاصية لمكونات الحث هي بالضبط عكس المكثفات.لذلك ، يمكن تشكيل العديد من المرشحات عالية التردد ومنخفضة التردد ، ودوائر الضبط ، ودوائر اختيار التردد ، ودوائر التذبذب ، ودوائر التعويض ، ودوائر التأخير ، والمختنق باستخدام الحث والسعة.يلعب دورًا مهمًا في الدائرة
التطبيقات
| لا | غرض | دبوس الاختبار | قيمة الاختبار | شرط |
| 1 | الحث |
4-1 / 3-2
|
600uh دقيقة
|
1 كيلو هرتز 0.1 فولت
|
| 2 | الجهد االكهربى |
4-1 / 3-2
|
4000 فولط تيار متردد
|
10S / 2mA
|
| 3 | مقاومة التيار المستمر |
4-1 = 3-2
|
30 مΩ الأعلى
|
TH2511
|
رسم بياني
