تفاصيل المنتج:
|
| نموذج رقم.: | YB23 | وسط عازل: | ورق عازل |
|---|---|---|---|
| هيكل الدائرة المغناطيسية: | نوع المرحلة الواحدة | جوهر: | بيرمالوي |
| المدخلات الأولية: | 5 أ | انتاج الطاقة: | 18 ميجاوات |
| نسبة الدوران: | 2000 طن | صحة: | 0.5٪ |
| تسليط الضوء: | 5A السليكون سبليت كور المحول الحالي,محول التيار المنفصل أحادي المرحلة,محول التيار Permalloy لمقياس الطاقة |
||

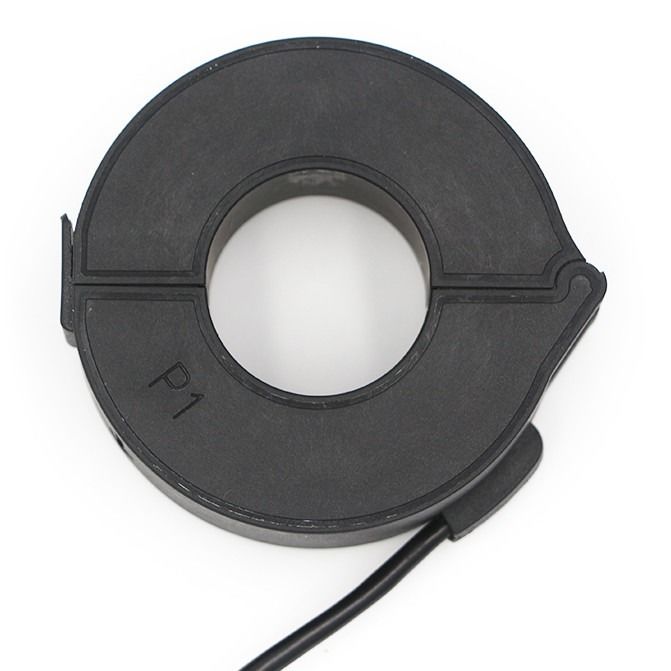

تخصيص محول الانقسام الأساسي لإدارة الطاقة الحالي
تم تصميم محول التيار الانقسام الأساسي للتثبيت السريع والسهل.تعد محولات التيار المنقسمة النواة مثالية للتركيب على الأسلاك الكهربائية الحالية عن طريق الالتفاف حول الموصل. تسمح هذه الطريقة بقياس تيار أكثر أمانًا وسهولة وقابلية للحمل.قياس التيار ومراقبته وحمايته للأسلاك والمعدات الكهربائية ، قياس التيار والطاقة للمحركات الكهربائية ، الإضاءة ، ضاغط الهواء ، نظام التدفئة والتهوية ، معدات تكييف الهواء ونظام التحكم الآلي ، جهاز مراقبة التيار والطاقة والطاقة ، جهاز حماية التتابع تم تصميم محول التيار خصيصًا لتسهيل تركيبه في أعمال الشبكة الجديدة أو القائمة بالفعل ، ويمكن تثبيته دون فتح أي كابل أو دائرة قضيب ناقل.يوفر المقاوم الداخلي الدقيق عبر اللف الثانوي لجهاز CT ناتج جهد كهربائي منخفض وآمن.يمكن أن يوفر الوقت وتكاليف التثبيت.
تطبيق:
محول تيار متردد من 5 إلى 600 أمبير يمر عبر الموصل المركزي.تم تصميم المحولات المقطعية ذات النواة المنقسمة للتثبيت السريع والسهل. يسمح تصميم النواة المنقسمة بقياسات التيار غير المتصل من خلال تحريض المجال المغناطيسي دون الحاجة إلى فصل السلك الأساسي عن الاتصال وفصله للتركيب المقطعي المحوسب. تسمح هذه الطريقة بتيار أكثر أمانًا وسهولة وقابلية النقل قياس.
معامل:
| القطر الداخلي (مم) | تيار الإدخال (A) | انتاج الطاقة (ميغاواط) |
| 23 | 5 أ | 18 ميجا واط دقيقة |
| 36 | 5 أ | 32 ميجا واط دقيقة |
| 46 | 5 أ | 40 ميجا واط دقيقة |
رسم بياني
