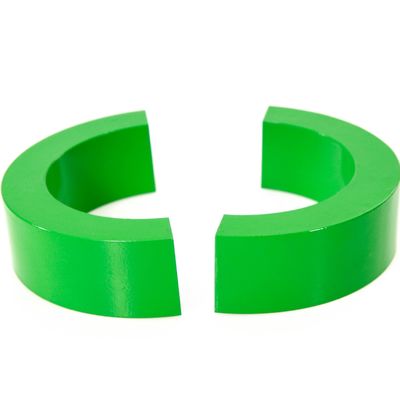

74VAC Permalloy Core 55mm قياس السيليكون الصلب المحولات الأساسية

نفاذية عالية Permalloy الأساسية للمحول الحالي

يشير Permalloy إلى سبيكة من الحديد والنيكل مع نطاق واسع من محتوى النيكل ، يتراوح من 35٪ إلى 90٪.أكبر ميزة لـ Permalloy هي نفاذية مغناطيسية عالية في المجالات المغناطيسية الضعيفة.تتراوح شدة الحث المغناطيسي للتشبع بشكل عام بين 0.6-1.0T.أبسط بيرمالوي سبيكة تتكون من عنصرين: الحديد والنيكل.من خلال المعالجة الحرارية والدلفنة المناسبة ، يمكن أن تتمتع بنفاذية مغناطيسية عالية.في الوقت نفسه ، يمكن أن تتطابق بشكل معقول مع محتوى الحديد والنيكل للحصول على تحريض مغناطيسي عالي التشبع نسبيًا.ومع ذلك ، فإن هذا المنتج له مقاومة منخفضة وخصائص ميكانيكية رديئة ، لذلك لا توجد العديد من التطبيقات العملية.في الوقت الحاضر ، يستخدم Permalloy على نطاق واسع لإضافة بعض العناصر الأخرى على أساس الحديد والنيكل ، مثل الموليبدينوم والنحاس وما إلى ذلك.الغرض من إضافة هذه العناصر هو زيادة مقاومة المادة لتقليل فقد تيار الدوامة بعد صنع اللب.في الوقت نفسه ، يمكن أن تؤدي إضافة العناصر أيضًا إلى زيادة صلابة المادة ، وهو أمر مفيد بشكل خاص للتطبيقات ذات التآكل مثل الرؤوس المغناطيسية.عملية إنتاج بيرمالوي أكثر تعقيدًا.على سبيل المثال ، فإن عملية درفلة الألواح ، ودرجة حرارة التلدين ، والوقت ، وسرعة التبريد بعد التلدين ، وما إلى ذلك جميعها لها تأثير كبير على الخصائص المغناطيسية النهائية للمادة ، ويمكن تخصيص نوى بيرمالوي وفقًا لمتطلبات حجم وأداء المستخدم ، باعتماد الحرف اليدوية مثل اللف ، والتصفيح ، والتكديس بالمسامير ، والتثبيت الذاتي ، وصب المطاط.يتمتع هذا النوع من النوى الحديدية بأداء مغناطيسي ممتاز من نفاذية أولية فائقة عالية ونفاذية عالية وإكراه منخفض للغاية وتحريض مغناطيسي منخفض التشبع.

تطبيق:

يستخدم في الغالب في المحولات الصغيرة ، المحولات النبضية ، المرحلات ، المحولات ، المضخم المغناطيسي ، القابض الكهرومغناطيسي ، قلب المفاعل والدرع المغناطيسي الذي يعمل في مجال مغناطيسي ضعيف أو مجال مغناطيسي ثانوي.

3. الميزات
1) -الإكراه المنخفض وفقدان التباطؤ المغناطيسي ؛
2) -مقاومة عالية و loweddy-currentloss ؛
3). نفاذية مغناطيسية عالية البدائية وأقصى نفاذية مغناطيسية ؛
4) -كثافة التدفق المغناطيسي عالية التشبع ؛

العوامل

معامل:
