تفاصيل المنتج:
|
| مادة: | بيرمالوي | المدخلات الأولية: | 5 أ |
|---|---|---|---|
| انتاج الطاقة: | 38 ميجا واط دقيقة | الجهد االكهربى: | 74 فولت تيار متردد |
| هيكل الملف: | النواة الحلقية | إستعمال: | الحماية والقياس |
| إبراز: | 45mW دقيقة المحولات الأساسية المغناطيسية عالية النفاذية,10mm محول الأساسية المغناطيسي,74VAC 10mm محول التيار الحلقي |
||

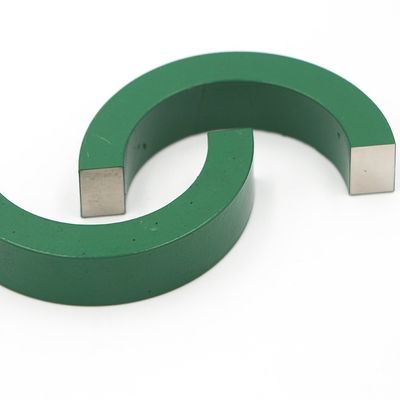

نفاذية عالية Permalloy الأساسية للمحول الحالي
يشير Permalloy إلى سبيكة من الحديد والنيكل مع نطاق واسع من محتوى النيكل ، يتراوح من 35٪ إلى 90٪.أكبر ميزة لـ Permalloy هي نفاذية مغناطيسية عالية في المجالات المغناطيسية الضعيفة.تتراوح شدة الحث المغناطيسي للتشبع بشكل عام بين 0.6-1.0T.أبسط بيرمالوي سبيكة تتكون من عنصرين: الحديد والنيكل.من خلال المعالجة الحرارية والدلفنة المناسبة ، يمكن أن تتمتع بنفاذية مغناطيسية عالية.في الوقت نفسه ، يمكن أن تتطابق بشكل معقول مع محتوى الحديد والنيكل للحصول على تحريض مغناطيسي عالي التشبع نسبيًا.ومع ذلك ، فإن هذا المنتج له مقاومة منخفضة وخصائص ميكانيكية رديئة ، لذلك لا توجد العديد من التطبيقات العملية.Permalloy هو في الأساس سبيكة من الحديد والنيكل (FeNi) ذات قوة إكراه منخفضة جدًا ، في حين أن كثافة التشبع المغناطيسية Bs والنفاذية ودرجة حرارة كوري كلها مرتفعة ، قريبة من الحديد النقي.متعدد العناصر ، النفاذية النسبية الأولية يمكن أن تصل إلى 30.000 إلى 80.000 ، لكن المقاومة منخفضة ، حوالي 10-7Ω-m ، يمكن معالجتها إلى شرائح رفيعة جدًا ، لذلك يمكن استخدامها حتى (20-30) كيلو هرتز تردد العمل.تستخدم شرائط Permalloy الرقيقة بسمك 0.02 مم بشكل شائع في الهندسة المحلية ، وهناك أيضًا شرائح رقيقة بسمك 0.005 مم.ومع ذلك ، نظرًا لعزل سطح الشريط الرقيق أثناء عملية لف النواة المغناطيسية ، يتم تقليل عامل الملء بشكل كبير ، لذلك نادرًا ما يستخدم في الهندسة.عندما يتجاوز تردد التطبيق 30 كيلو هرتز ، نظرًا لانخفاض المقاومة الدائمة للسموم ، ستزداد خسارته بشكل كبير.
3. الميزات
1) -الإكراه المنخفض وفقدان التباطؤ المغناطيسي ؛
2) -مقاومة عالية و loweddy-currentloss ؛
3). نفاذية مغناطيسية عالية البدائية وأقصى نفاذية مغناطيسية ؛
4) -كثافة التدفق المغناطيسي عالية التشبع ؛
العوامل
| الحجم (مم) | تيار الإدخال (A) | انتاج الطاقة (ميغاواط) |
| 55 * 65 * 5 | 10 | 13 ميجا واط دقيقة |
| 55 * 75 * 10 | 5 | 38 ميجا واط دقيقة |
| 55 * 75 * 12 | 5 | 45 ميجا واط دقيقة |
| 48 * 68 * 15 | 5 | 50 ميجا واط دقيقة |
| 55 * 75 * 20 | 3 | 45 ميجا واط دقيقة |
معامل:
| بحجم | المدخلات الحالية | نسبة المنعطفات | عبء العمل | الجهد االكهربى | انتاج الطاقة |
| 55 * 65 * 5 ملم | 10 أ | 900 ت | 1 ك | 3.7 فولت | 13 ميجاوات |
| 55 * 75 * 10 ملم | 5 أ | 400 ت | 400 درجة مئوية | 3.9 فولت | 38 ميجاوات |
| 54 * 78 * 12 ملم | 5 أ | 500 ت | 1 ك | 7 فولت | 49 ميجاوات |
| 67 * 47 * 15 ملم | 5 أ | 400 ت | 750 درجة | 6 فولت | 48 ميجاوات |
| 55 * 75 * 20 ملم | 3 أ | 250 ت | 500Ω | 4.3 فولت | 36 ميجاوات |
| 95 * 75 * 20 ملم | 3 أ 5 أ | 250 ت | 400Ω 300Ω | 3.4 فولت 4.5 فولت | 28 ميجاوات 67 ميجاوات |
| 85 * 55 * 25 ملم | 3 أ 5 أ | 250 ت | 600Ω 500Ω | 5.4 فولت 7.6 فولت | 48 ميجاوات 115 ميجاوات |
| 88 * 67 * 10 ملم | 5 أ | 400 ت | 500Ω | 4.5 فولت | 40 ميجاوات |
| 72 * 47 * 27 ملم | 3 أ 5 أ | 250 ت | 600Ω 500Ω | 5.6 فولت 7.7 فولت | 52 ميجاوات 118 ميجاوات |
| 63 * 50 * 12 ملم | 5 أ | 400 ت | 300 درجة | 2.9 فولت | 28 ميجاوات |
| 58 * 42 * 8 ملم | 5 أ | 400 ت | 300 درجة | 2.7 فولت | 24 ميجاوات |
| 58 * 45 * 20 ملم | 5 أ | 400 ت | 300 درجة | 5.3 فولت | 46 ميجاوات |
| 50 * 35 * 15 ملم | 5 أ | 400 ت | 400 درجة مئوية | 3.7 فولت | 34 ميجاوات |
| 48 * 38 * 10 ملم | 5 أ | 900 ت | 1 ك | 4.7 فولت | 22 ميجاوات |
| 43 * 33 * 6 ملم | 5 أ | 900 ت | 600 درجة | 2.6 فولت | 11 ميجاوات |
| 40 * 25 * 15 ملم | 5 أ | 400 ت | 500Ω | 5 فولت | 50 ميجاوات |
| 43 * 33 * 9 ملم | 5 أ | 900 ت | 1 ك | 4.5 فولت | 20 ميجاوات |
