تفاصيل المنتج:
|
| مادة: | بيرمالوي | هيكل الملف: | النواة الحلقية |
|---|---|---|---|
| إستعمال: | CT | بحجم: | 10 * 20 مم |
| تسليط الضوء: | 20 مم الأساسية محول بيرمالوي,لفائف محول بيرمالوي الأساسية,20 مم بيرمالوي الأساسية حلقية |
||

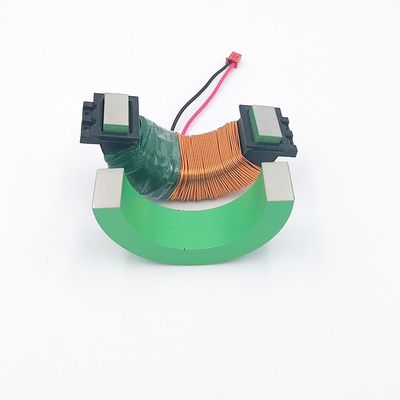

10 * 20mm لفائف الطاقة Permalloy للمحول الحالي
يعتمد مبدأ المحولات الحالية على مبدأ الحث الكهرومغناطيسي.يتكون المحول الحالي من نواة ولفات مغلقة.يحتوي ملفه الأساسي على عدد قليل جدًا من المنعطفات ، والتي يتم توتيرها في خط التيار الذي يجب قياسه.لذلك ، غالبًا ما يتدفق كل التيار عبر الخط.يحتوي اللف الثانوي على عدد كبير نسبيًا من المنعطفات.يتم توصيله بشكل متسلسل بأداة القياس ودائرة الحماية ، والحث المتبادل الحالي عندما يعمل المحول ، يتم إغلاق الحلقة الثانوية دائمًا ، وبالتالي فإن مقاومة الملف المتسلسل لأداة القياس وحلقة الحماية صغيرة جدًا ، وحالة عمل المحول الحالي قريبة من ماس كهربائى
العوامل
| الحجم (مم) | تيار الإدخال (A) | انتاج الطاقة (ميغاواط) |
| 55 * 65 * 5 | 10 | 13 ميجا واط دقيقة |
| 55 * 75 * 10 | 5 | 38 ميجا واط دقيقة |
| 55 * 75 * 12 | 5 | 45 ميجا واط دقيقة |
| 48 * 68 * 15 | 5 | 50 ميجا واط دقيقة |
| 55 * 75 * 20 | 3 | 45 ميجا واط دقيقة |
معامل:
| بحجم | المدخلات الحالية | نسبة المنعطفات | عبء العمل | الجهد االكهربى | انتاج الطاقة |
| 55 * 65 * 5 ملم | 10 أ | 900 ت | 1 ك | 3.7 فولت | 13 ميجاوات |
| 55 * 75 * 10 ملم | 5 أ | 400 ت | 400 درجة مئوية | 3.9 فولت | 38 ميجاوات |
| 54 * 78 * 12 ملم | 5 أ | 500 ت | 1 ك | 7 فولت | 49 ميجاوات |
| 67 * 47 * 15 ملم | 5 أ | 400 ت | 750 درجة | 6 فولت | 48 ميجاوات |
| 55 * 75 * 20 ملم | 3 أ | 250 ت | 500Ω | 4.3 فولت | 36 ميجاوات |
| 95 * 75 * 20 ملم | 3 أ 5 أ | 250 ت | 400Ω 300Ω | 3.4 فولت 4.5 فولت | 28 ميجاوات 67 ميجاوات |
| 85 * 55 * 25 ملم | 3 أ 5 أ | 250 ت | 600Ω 500Ω | 5.4 فولت 7.6 فولت | 48 ميجاوات 115 ميجاوات |
| 88 * 67 * 10 ملم | 5 أ | 400 ت | 500Ω | 4.5 فولت | 40 ميجاوات |
| 72 * 47 * 27 ملم | 3 أ 5 أ | 250 ت | 600Ω 500Ω | 5.6 فولت 7.7 فولت | 52 ميجاوات 118 ميجاوات |
| 63 * 50 * 12 ملم | 5 أ | 400 ت | 300 درجة | 2.9 فولت | 28 ميجاوات |
| 58 * 42 * 8 ملم | 5 أ | 400 ت | 300 درجة | 2.7 فولت | 24 ميجاوات |
| 58 * 45 * 20 ملم | 5 أ | 400 ت | 300 درجة | 5.3 فولت | 46 ميجاوات |
| 50 * 35 * 15 ملم | 5 أ | 400 ت | 400 درجة مئوية | 3.7 فولت | 34 ميجاوات |
| 48 * 38 * 10 ملم | 5 أ | 900 ت | 1 ك | 4.7 فولت | 22 ميجاوات |
| 43 * 33 * 6 ملم | 5 أ | 900 ت | 600 درجة | 2.6 فولت | 11 ميجاوات |
| 40 * 25 * 15 ملم | 5 أ | 400 ت | 500Ω | 5 فولت | 50 ميجاوات |
| 43 * 33 * 9 ملم | 5 أ | 900 ت | 1 ك | 4.5 فولت | 20 ميجاوات |
