تفاصيل المنتج:
|
| جوهر: | بيرمالوي | المدخلات الأولية: | 5 أ |
|---|---|---|---|
| انتاج الطاقة: | 50 ميجا واط دقيقة | الجهد االكهربى: | 7VAC |
| هيكل الملف: | حلقي | إستعمال: | الحماية والقياس |
| تسليط الضوء: | 48mm Permalloy Core,15mm Permalloy Core,48mm نفاذية عالية المحولات المغناطيسية الأساسية |
||

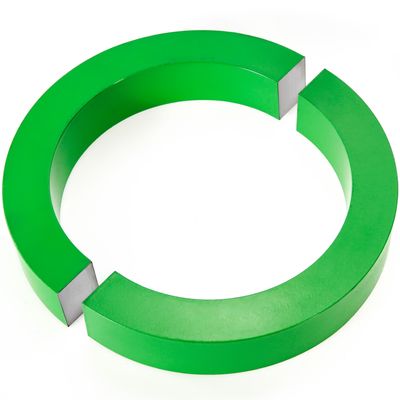

سبائك الحديد والنيكل الأساسية عالية النفاذية Permalloy للمحول الحالي
غالبًا ما يشير Permalloy إلى سبائك الحديد والنيكل التي تحتوي على محتوى نيكل في حدود 30 إلى 90٪.إنها سبيكة مغناطيسية ناعمة مستخدمة على نطاق واسع.من خلال التكنولوجيا المناسبة ، يمكن التحكم في الخصائص المغناطيسية بشكل فعال ، مثل النفاذية الأولية التي تتجاوز 105 ، والنفاذية القصوى تتجاوز 106 ، والإكراه منخفض يصل إلى 2 ‰ Oersted ، ومعامل مستطيل قريب من 1 أو قريب من 0 ، Permalloy بهيكل بلوري مكعب متمركز على الوجه يتمتع بمرونة جيدة ويمكن معالجته في شرائط رفيعة للغاية بحجم 1 ميكرومتر وأشكال مختلفة من الاستخدام.السبائك الشائعة الاستخدام هي 1J50 ، 1J79 ، 1J85 وهلم جرا.الحث المغناطيسي للتشبع 1J50 أقل قليلاً من فولاذ السيليكون ، لكن نفاذه المغناطيسية أعلى بعشرات المرات من الفولاذ السليكوني ، وفقدان الحديد أيضًا أقل من 2 إلى 3 مرات من الفولاذ السليكوني.إنه مصنوع في محول بتردد أعلى (400 ~ 8000 هرتز) ، وتيار عدم التحميل صغير.إنها مناسبة لصنع محول صغير عالي التردد أقل من 100 واط.يتميز 1J79 بأداء شامل جيد ومناسب لمحولات التردد العالي والجهد المنخفض ، وقلوب مفتاح حماية التسرب ، ولب محاثة الوضع الشائع ونوى المحولات الحالية.يمكن أن تصل النفاذية الأولية لـ 1J85 إلى أكثر من مائة ألف 105 ، وهي مناسبة لمحولات الإدخال والإخراج ذات التردد المنخفض أو عالي التردد ، ومحثات الوضع الشائع ومحولات التيار عالية الدقة ذات الإشارات الضعيفة.
تطبيق:
إنها مناسبة للتطبيق في مجال مغناطيسي ضعيف ، ويمكن استخدامها لتصنيع حساسية عالية ومحول طاقة صغير ، ومضخم مغناطيسي منخفض الطاقة ، ومرحل ، ورأس جهاز التسجيل المغناطيسي ، ومحول تيار متسلسل صفري ، ومحول طاقة ، ومحول تيار دقيق ، ومضخم مغناطيسي ، محول الطاقة ، الخانق ، محول النبض ، تغيير محول نبض القطبية ، محول الجهد المستمر ، المغير المغناطيسي ، عنصر الحث الثابت ، محول النبض أحادي القطب ، التدريع المغناطيسي ، وما إلى ذلك.
العوامل
| الحجم (مم) | تيار الإدخال (A) | انتاج الطاقة (ميغاواط) |
| 55 * 65 * 5 | 10 | 13 ميجا واط دقيقة |
| 55 * 75 * 10 | 5 | 38 ميجا واط دقيقة |
| 55 * 75 * 12 | 5 | 45 ميجا واط دقيقة |
| 48 * 68 * 15 | 5 | 50 ميجا واط دقيقة |
| 55 * 75 * 20 | 3 | 45 ميجا واط دقيقة |
معامل:
| بحجم | المدخلات الحالية | نسبة المنعطفات | عبء العمل | الجهد االكهربى | انتاج الطاقة |
| 55 * 65 * 5 ملم | 10 أ | 900 ت | 1 ك | 3.7 فولت | 13 ميجاوات |
| 55 * 75 * 10 ملم | 5 أ | 400 ت | 400 درجة مئوية | 3.9 فولت | 38 ميجاوات |
| 54 * 78 * 12 ملم | 5 أ | 500 ت | 1 ك | 7 فولت | 49 ميجاوات |
| 67 * 47 * 15 ملم | 5 أ | 400 ت | 750 درجة | 6 فولت | 48 ميجاوات |
| 55 * 75 * 20 ملم | 3 أ | 250 ت | 500Ω | 4.3 فولت | 36 ميجاوات |
| 95 * 75 * 20 ملم | 3 أ 5 أ | 250 ت | 400Ω 300Ω | 3.4 فولت 4.5 فولت | 28 ميجاوات 67 ميجاوات |
| 85 * 55 * 25 ملم | 3 أ 5 أ | 250 ت | 600Ω 500Ω | 5.4 فولت 7.6 فولت | 48 ميجاوات 115 ميجاوات |
| 88 * 67 * 10 ملم | 5 أ | 400 ت | 500Ω | 4.5 فولت | 40 ميجاوات |
| 72 * 47 * 27 ملم | 3 أ 5 أ | 250 ت | 600Ω 500Ω | 5.6 فولت 7.7 فولت | 52 ميجاوات 118 ميجاوات |
| 63 * 50 * 12 ملم | 5 أ | 400 ت | 300 درجة | 2.9 فولت | 28 ميجاوات |
| 58 * 42 * 8 ملم | 5 أ | 400 ت | 300 درجة | 2.7 فولت | 24 ميجاوات |
| 58 * 45 * 20 ملم | 5 أ | 400 ت | 300 درجة | 5.3 فولت | 46 ميجاوات |
| 50 * 35 * 15 ملم | 5 أ | 400 ت | 400 درجة مئوية | 3.7 فولت | 34 ميجاوات |
| 48 * 38 * 10 ملم | 5 أ | 900 ت | 1 ك | 4.7 فولت | 22 ميجاوات |
| 43 * 33 * 6 ملم | 5 أ | 900 ت | 600 درجة | 2.6 فولت | 11 ميجاوات |
| 40 * 25 * 15 ملم | 5 أ | 400 ت | 500Ω | 5 فولت | 50 ميجاوات |
| 43 * 33 * 9 ملم | 5 أ | 900 ت | 1 ك | 4.5 فولت | 20 ميجاوات |
