تفاصيل المنتج:
|
| ماتيرايل: | Mn 、 Zn 、 ني | الحث: | 600uh دقيقة |
|---|---|---|---|
| مقاومة التيار المستمر: | 30mΩ ماكس | نسبة الدوران: | 13 |
| الجهد االكهربى: | 4000 فولط تيار متردد | شرط الاختبار: | 1 كيلو هرتز 0.1 فولت |
| تسليط الضوء: | محث ملف الخنق الإلكتروني 600uh,قمع محث ملف خنق الضوضاء Emi,ملفات خنق الوضع المشترك الإلكترونية |
||

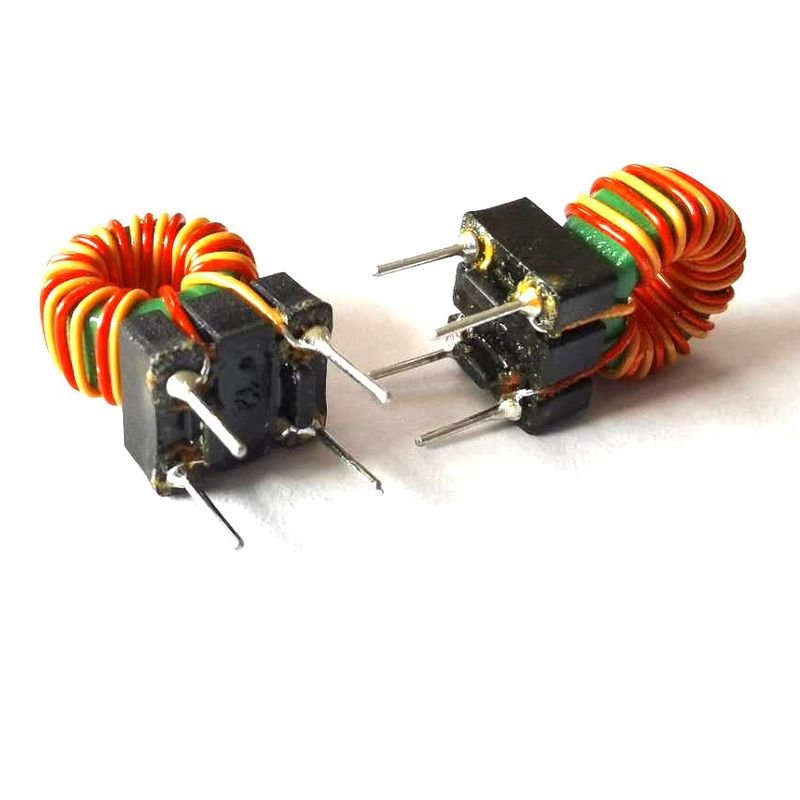

تصفية محاثات الوضع المشترك لقمع ضوضاء Emi من المعدات الإلكترونية
يمنع مرشح الخط حدوث ضوضاء مفرطة بين المعدات الإلكترونية وخط التيار المتردد ؛بشكل عام ، يتم التركيز على حماية خط التيار المتردد.عند استخدام مرشح الوضع الشائع بين خط التيار المتردد (من خلال دائرة مطابقة ممانعة كاملة) ومحول الطاقة (الضوضاء).يتحرك ضجيج الوضع الشائع (يتم إنشاء الضوضاء على الخطين المؤرضين في نفس الوقت) في اتجاه المرشح من نهاية الحمل ، بحيث يتم تخفيف الضوضاء المشتركة بين الخطين إلى حد كبير.أخيرًا ، ناتج المرشح المضاف إلى خط التيار المتردد (من خلال دائرة مطابقة ممانعة كاملة) صغير جدًا بحيث يمكن تجاهله.
التطبيقات
| لا | غرض | دبوس الاختبار | قيمة الاختبار | شرط |
| 1 | الحث |
4-1 / 3-2
|
600uh دقيقة
|
1 كيلو هرتز 0.1 فولت
|
| 2 | الجهد االكهربى |
4-1 / 3-2
|
4000 فولط تيار متردد
|
10S / 2mA
|
| 3 | مقاومة التيار المستمر |
4-1 = 3-2
|
30 مΩ الأعلى
|
TH2511
|
رسم بياني
