تفاصيل المنتج:
|
| ماتيرايل: | Mn 、 Zn 、 ني | الحث: | 600uh دقيقة |
|---|---|---|---|
| مقاومة التيار المستمر: | 30mΩ ماكس | نسبة الدوران: | 13 |
| الجهد االكهربى: | 4000 فولط تيار متردد | شرط الاختبار: | 1 كيلو هرتز 0.1 فولت |
| تسليط الضوء: | 4000V AC محث الوضع المشترك,محث الوضع المشترك 1 كيلو هرتز,خنق الوضع المشترك 1 كيلو هرتز |
||

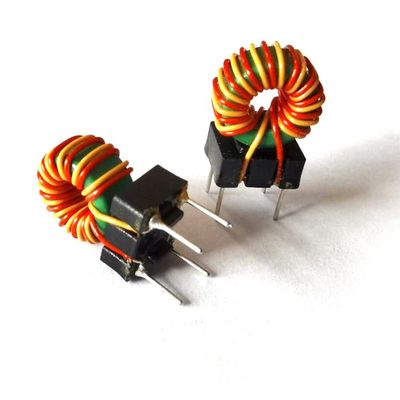

تصفية محاثات الوضع المشترك لقمع ضوضاء Emi من المعدات الإلكترونية
إنها تعتمد على قلب من الفريت ، يتم لف الأسلاك المزدوجة بالتوازي.تعمل إشارة ضوضاء الوضع التفاضلي المنخفض على منع مصدر التداخل ويصعب تشويه الإشارة عالية السرعة.إجراءات مضادة جيدة لقمع الضوضاء ، وإخماد ضوضاء الوضع المشترك المرتفع ، وإخفاء إشارة ضوضاء الوضع التفاضلي المنخفض.
تصميم مرشح الوضع الشائع بسيط نسبيًا ، بما في ذلك مكثفات الوضع الشائع أو المحاثات ذات الوضع الشائع.يتجاوز مكثف الوضع الشائع تيار الوضع الشائع لخطي الإدخال على الأرض.يمثل محاثة النمط المشترك ممانعة متوازنة ، أي أن الممانعة في خط الطاقة وخط الأرض متساوية ، وتمثل هذه الممانعة خاصية ممانعة لضوضاء النمط الشائع.
التطبيقات
| لا | غرض | دبوس الاختبار | قيمة الاختبار | شرط |
| 1 | الحث |
4-1 / 3-2
|
600uh دقيقة
|
1 كيلو هرتز 0.1 فولت
|
| 2 | الجهد االكهربى |
4-1 / 3-2
|
4000 فولط تيار متردد
|
10S / 2mA
|
| 3 | مقاومة التيار المستمر |
4-1 = 3-2
|
30 مΩ الأعلى
|
TH2511
|
رسم بياني
